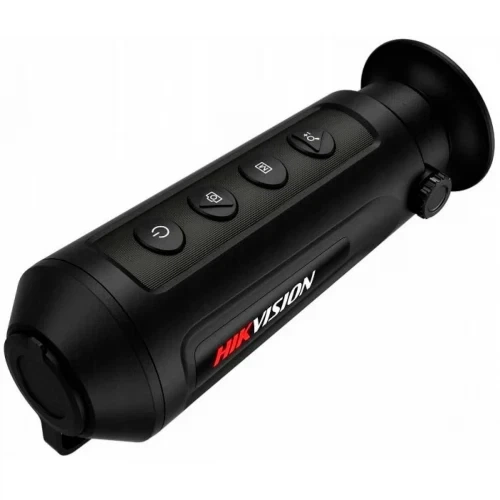

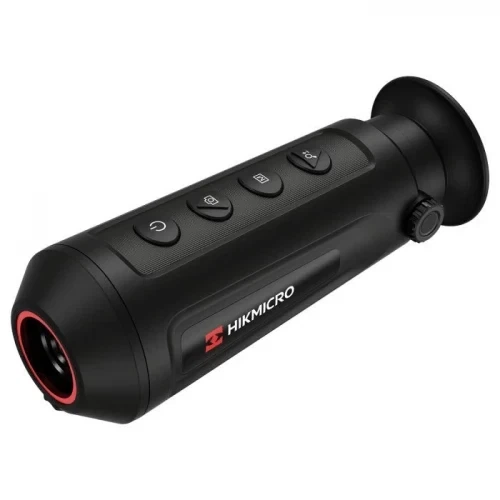

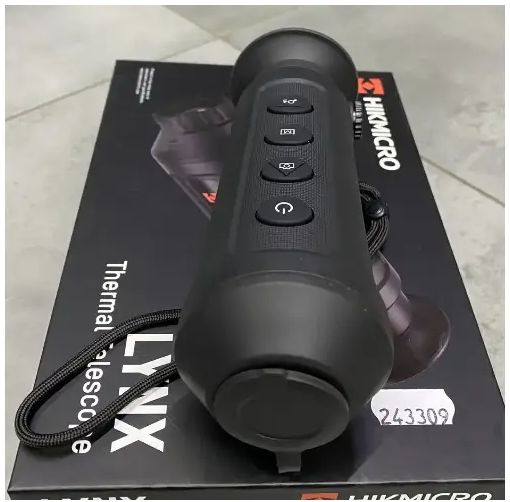

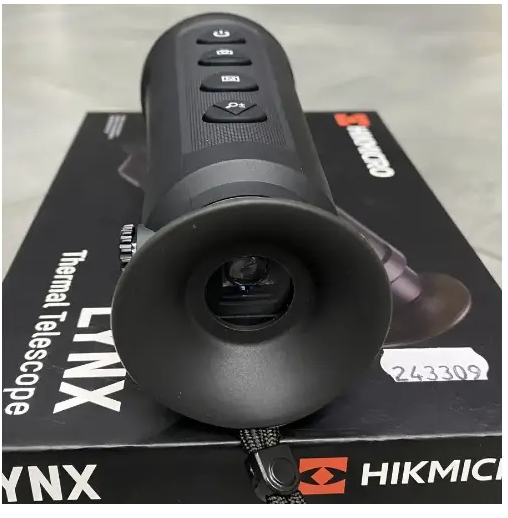

Тепловизор HikMicro Lynx Pro LE10, 10 мм, 500 м / 900 м, Wi-Fi, дальномер, видеозапись

Технические характеристики

Матрица
Сенсор	HIKMICRO Vox Ceramic (оксид ванадия)
Тип	неохлаждаемый
Разрешение, пикселей	256х192
Шаг пискселя, мкм	12
Частота обновления кадров, Гц	50
Температурная чувствительность (NETD), мК	<35
Производитель сенсора	HikMicro Technology
Дисплей
Тип	LCOS
Разрешение, пикселей	720х540
Цветовые палитры	горячий черный, горячий белый, горячий красный, цветная
Оптические характеристики
Увеличение оптическое, крат	1-8
Цифровой зум	х1, x2, x4, х8
Объектив	F10/1.0
Поле зрения, град.	18,x13,6
Поле зрения, м / 100 м
Удаление выходного зрачка, мм
Фокусировка	ручная
Максимальная дальность обнаружения человека, м	458
Питание
Источник	Встроенный литий-ионный
Время работы	8
Внешнее питание	Micro- USB, Type-C
Прицельная метка. Пристрелка
Предустановленные метки
Подсветка
Цена клика м/100 м
Метод пристрелки
Дальномер
Тип	стадиометрический
Дополнительные функции
Функция «Кадр в кадре»	нет
Режим улучшения качества изображения	Адаптивный AGC, DDE, 3D DNR
Компас & Msensor (датчик завала оружия)	нет
WiFi, точка доступа	есть
Удаление битых пикселей	есть
Display OFF	есть
Память	8 Гб.
Физические и эксплуатационные параметры
Крепление
Диапазон эксплуатационных температур, °C	-20...+55
Ударная стойкость, Дж
Класс защиты (по IEC 60529)	IP67
Габариты, мм	158 x 61 x 57
Масса, кг	0,26
Гарантийный срок, лет	2
Страна происхождения	Китай

Тепловизор Hikmicro LYNX Pro LE10 – новинка 2021 года, это младший представитель обновленной линейки с индексом PRO. В отличие от предыдущей серии приборы получили целый ряд технологических усовершенствований. Дальность обнаружения увеличена до 458 метров, что для карманных приборов является хорошим показателем. Модель HM-TS02-10XG/W-LE10 собрана на инновационном сверхчувствительном сенсоре  256х192 pix. @ 12 мкм (NETD) < 35мК собственного производства (HikMicro Technology™), позволившим на порядок улучшить качество получаемого изображения. Современные программные обработчики Adaptive AGC, DDE и 3D DNR вывели картинку на совершено новый уровень. Для наблюдения стали доступны не только очертания объектов, но и их мельчайшие элементы. Увеличения 8х достаточно для комфортных наблюдений на коротких и средних дистанциях. Компактные размеры и небольшой вес позволяют брать прибор в любой поход или поездку. Основной сферой применения является наблюдение в неблагоприятных условиях. Тепловизионная оптика – лучший инструмент для обнаружения: при проведении поисково-спасательных операций, патрулировании территории, организации охранных мероприятий, поиске тепловых утечек, охоте, туризме и пр.

Функции записи видео и широкие пользовательские настройки значительно расширили функционал прибора. Встроенный модуль Wi-Fi позволяет камере работать в качестве точки доступа, раздавая потоковое видео сразу не несколько принимающих устройств. LYNX Pro LE10 отзывы получил самые одобрительные. Миниатюрный тепловизионный монокуляр легко помещается в руке, имеет удобное и понятное управление, долгое время автономной работы и полностью защищенный от влаги корпус. Широкоугольный объектив позволяет наслаждаться видом на открытые пространства и быстро обнаруживать «теплые» объекты. Пользоваться монокуляром можно при любой погоде, не обращая внимания на атмосферные осадки. Прибор не нуждается в ИК-подсветке, и в отличие от ночной оптики, может работать как днем, так и ночью. Преимуществом является способность обнаруживать контрастные объекты сквозь туман или плотную дымовую завесу. Тепловизионный монокуляр - идеальный инструмент для охотников, который позволит обнаружить зверя в условиях, где не справится даже продвинутая оптика.

Ключевые особенности

• Приемник теплового излучения 256х192 pix. @ 12 мкм (HikMicro Technology);
• Тип матриц - VOx (оксид ванадия) Uncooled Focal Plane Arrays;
• Температурная чувствительность (NETD) < 35мК;
• Частота обновления кадров тепловизора - 50 Гц;
• Германиевый объектив F9,7/f1.0 с фокусировкой от 1 м;
• Оптическое увеличение 1 – 8х;
• Цифровой зум: x1 x2, x4, х8;
• Поле зрения, градусов / м на 100м – 18° × 13,5° / 31,7х23,7;
• Дальность обнаружения тепло-контрастных целей — 458 м;
• Цветной LCOS дисплей 720 x 540 пикс;
• 4 цветовые палитры отображения;
• Режимы улучшения качества изображения Adaptive AGC, DDE, 3D DNR;
• Встроенный фото видеорекордер 8 Гб внутренней памяти;
• Wi-Fi модуль точка доступа, Приложение «Hik-Connect» в App Store(iOS) и Google Play TM (Android);
• Стадиометрический дальномер на 3 предустановленных значения;
• Прочный пластиковый корпус;
• Удобное управление при помощи 4-х кнопок;
• Класс влагозащиты по IEC 60529 - IP67;
• Система питания – встроенный Li-ion аккумулятор;
• Время автономной работы до 8 часов;
• Возможность подключения внешнего источника питания Micro- USB, Type-C;
• Гнездо адаптера для крепления на штатив ¼ ";
• Диапазон рабочих температур: от -20 до +55°С;
• Артикул производителя HM-TS02-10XG/W-LE10;
• Габариты 158 × 61 × 57 мм;
• Вес 0,26 кг.

Тепловизионный модуль

Обновленная версия компактного тепловизора получила сверхчувствительный приемник инфракрасного излучения. Это неохлаждаемый микроболометр размером 256х192 pix на основе высокопроизводительных матриц фокальной плоскости FPA (Focal Plane Array). Монокристалл на подложке оксида Ванадия (VOx) на порядок лучше аналогов аморфного кремния (a-Si). Собран по технологии 12 мкм, со значительно большей плотностью посадки детекторов. Спектральный диапазон чувствительности  8 до 14μm лежит в пределах окна прозрачности земной атмосферы. Длинноволновая часть ИК-диапазона LWIR (Long-wavelength infrared) отвечает требованиям для обнаружения излучения при широком диапазоне температур. Порог температурной чувствительности NETD <35 мК (Noise Equivalent Temperature Difference) позволяет улавливать минимальные температурные отклонения на поверхности цели. Применение инновационных сенсоров позволило увеличить ширину поля зрения и повысить качество тепловой сигнатуры. Модуль работает с частотой обновления кадров 50 Гц, позволяя с комфортом наблюдать даже за быстро движущимися целями.

Объектив

Широкоугольный объектив модели HM-TS02-10XG/W-LE10 с полем зрения 18° × 13,5° предоставляет пользователям хорошие возможности для обзорных наблюдений. Максимальное увеличение 8х позволит приблизить изображение объектов на коротких и средних дистанциях. Кратность можно менять плавно и дискретно, сразу увеличивая изображение на максимум. Объектив F9,7/f1.0 с ручной фокусировкой. Передняя линза из Германия (32Ge), материала, полностью прозрачного в требуемом диапазоне ИК-излучения. На минимальном увеличении пользователям будет доступна для наблюдения область пространства 31,7х23,7м на удалении в 100 метров.

Дальность обнаружения до 458 метров

Обновленная версия карманного тепловизора LYNX Pro LE10, получила большую матрицу с высокой чувствительностью 256х192 pix. @ 12 мкм, NETD < 35мК. Дальность обнаружения увеличена до 458 метров. Заметить крупное животное размером с оленя, кабана или волка получится с безопасного расстояния. Тепловизионная оптика прекрасно «видит» сквозь атмосферные преграды в виде тумана или задымления территории, одинаково хорошо работает при любом освещении, как днем, так и ночью.  Теплоконтрастный объект хорошо заметен сквозь неплотную растительность: лесная просека, кустарник, свисающие ветви деревьев, трава.

4 цветовые палитры

Тепловизионный монокуляр HikMicro (Hikvision) LYNX Pro LE10 (HM-TS02-10XG/W-LE10) имеет 4 цветовые палитры отображения. В каждой из них применены различные заводские настройки контрастирования и подавления шумов. Оптимальные параметры каждого режима наиболее подходят для различных условий наблюдения и решения задач.

Доступны следующие варианты:

• Горячий белый (White Hot);
• Горячий черный (Black Hot);
• Горячий красный (Red Hot);
• Цветной (Fusion).

Контрастные цветовые решения с горячими инверсными оттенками черного и белого и красного цветов «White Hot», «Black Hot» и «Red Hot» наиболее актуальны при поиске теплоконтрастных объектов на больших открытых пространствах. Хорошо будет выделен теплый объект на фоне лесного массива, склонах гор и в открытом поле. Высокий температурный контраст между поверхностью цели и элементами окружающей обстановки позволит выделить цель. Палитра с цветным режимом отображения «Fusion» наиболее оптимальна для наблюдений на коротких дистанциях. С ее помощью значительно проще идентифицировать объект, по глубине оттенков можно определить наиболее теплые места на поверхности. Теплые оттенки не нагружают зрение, позволяя с комфортом проводить длительные наблюдения.

Функции улучшения качества изображения

Новинки HikMicro (Hikvision) получили более производительную аппаратную часть и улучшенные обработчики изображения. Программные алгоритмы цифровых функций AGC, DDE и 3D DNR стали доступны как по отдельности, так и все вместе. В результате из внедрения тепловизор LYNX Pro LE10 способен даже при некачественной первоначальной картинке выдать четкое и контрастное изображение с детальной прорисовкой мельчайших деталей.

Пользователям доступны следующие функции:

• DDE (Digital Detail Enhancement) – цифровая прорисовка мелких элементов деталей изображения. Картинка с  повышенным контрастом и высокой общей детализацией.
• AGC (Auto Gain Control) – функция автоматической регулировки динамического диапазона на изображении. Даже мутная изначальная картинка обретает повышенный контраст и яркость.
• 3D DNR (3D Digital Noise Reduction) – опция автоматического снижения шумов, основана на алгоритмах, сканирующих предыдущие кадры. Буквально «на лету» меняет участки изображения на более чистые.

Полноцветный LCOS дисплей

Преобразованная тепловая сигнатура транслируется на встроенном LCOS микродисплее 0,2 дюйма, с разрешением 720 × 540 пикс. Пользователи видят полноразмерное цветное изображение. Увеличивающая линзовая система обеспечивает комфортную для зрения картинку. Технологично  оборудование адаптировано к работе при минусовых температурах и имеет низкий уровень энергопотребления. Пользовательские настройки яркости и контраста помогут подобрать оптимальный вариант для любых условий наблюдения. Дисплей работает с частотой смены кадров 50 Гц. Имеется диоптрийная корректировка, актуально для  людей с ослабленным зрением.

Wi-Fi модуль и встроенный фото- видеорекордер.

Тепловизионный монокуляр LYNX Pro LE10 имеет встроенный фото- видеорекордер, позволяющий фиксировать все, что попадает в поле зрения прибора. Файлы сохраняются на внутренний носитель объемом 8 Гб. Этого достаточно для нескольких часов непрерывного видео и около 10 тысяч фотографий. Модуль Wi-Fi обеспечивает беспроводное сопряжение с цифровыми iOS и Android гаджетами. Режим работы в качестве «точки доступа» позволяет транслировать потоковое видео сразу на несколько принимающих устройств: телефоны, планшеты, ноутбуки, смарт ТВ и пр.

Мобильное приложение T-Vision

Программное обеспечение монокуляра с тепловизором поддерживает интеграцию с мобильными устройствами при помощи приложения «T-Vision». Для сопряжения телефона или планшета необходимо сначала скачать и установить на свой гаджет приложение.  Скачать можно в «App Store» или «Google Play» или просто отсканировать Qr-код на нашем сайте. Приложение позволяет использовать телефон в качестве пульта ДУ, меня настройки прибора, скачивать и просматривать файлы. Кроме того, экран планшета или ноутбука можно использовать в качестве второго монитора, где с большим разрешением можно видеть то, что попадает в поле зрения прибора.

Легкий и прочный пластиковый корпус, влагозащита IP67

Корпус тепловизионного монокуляра выполнен из ударопрочного пластика, способного защитить чувствительную электронику от любого рода потрясений. Влагозащита по международной системе стандартов IEC 60529 обозначенная классом IP67, что гарантирует безупречную работоспособность в условии высокой влажности. Допускается применение под интенсивными атмосферными осадками и кратковременное погружение в воду. Оптика защищена от случайных ударов о ветви деревьев или при падении даже на скалистый грунт. Блок управления – это 4 прорезиненные кнопки с выпуклым теснением. Интуитивно понятное меню не вызовет затруднений при освоении даже человеком, впервые взявшем прибор в руки. Освоить тонкости настройки и нюансы управления можно в течение нескольких минут. Для ведения длительных наблюдений из стационарного положения предусмотрен штативный адаптер. Соответствующее гнездо  ¼ " (дюйма) есть на корпусе в нижней его части.

Диапазон рабочих температур тепловизора HikMicro (Hikvision) LYNX Pro LE10 составляет от -20 до +55°С и хорошо вписывается в климатические условия Украины. Пользоваться монокуляром можно  влюбое время года.

Система питания

В качестве источника питания используется встроенная Li-ion перезаряжаемая батарея, обеспечивающая бесперебойную работу на протяжении 10-ти часов. Для увеличения времени автономной работы можно воспользоваться внешним источником по типу «Powerbank» с напряжением 5В DC. Потребляемая мощность 1,5 Вт при токе нагрузки 2 А.



Комплект поставки:

• Тепловизионный монокуляр HM-TS02-10XG/W-LE10;
• Крышка объектива;
• USB-кабель для зарядки / кабель для передачи данных;
• Сумка для хранения;
• Ткань для очистки оптики;
• Краткое руководство пользователя;
• Подробная инструкция по эксплуатации;
• Гарантийный талон.
