Прицільна планка МК-19 “Марк-19”

Регульована прицільна планка МК-19 «Марк-19» призначена для точного наведення автоматичного гранатомета на різних дистанціях стрільби.
Виріб встановлюється на ствольну коробку гранатомета та забезпечує зручне регулювання кута наведення залежно від дальності до цілі.

Прицільна планка дозволяє швидко виставляти необхідну дистанцію пострілу за допомогою секторної шкали, що робить її придатною для бойового застосування, тренувань та технічного оснащення гранатометних систем.

Конструкція передбачає можливість встановлення додаткового обладнання на планки Picatinny, що розширює функціональні можливості прицільного пристрою.

Конструкція та особливості

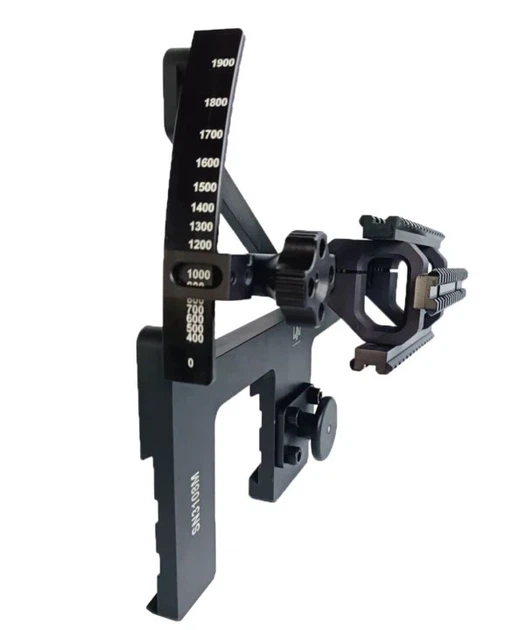

• Прицільна планка складається з основи, механізму вимірювання дальності пострілу та додаткових планок Picatinny
• Механізм вимірювання дальності виконаний у вигляді секторного кронштейна зі шкалою дистанцій
• Шкала має позначки дальності від 400 до 1900 метрів
• Регулювання та фіксація положення здійснюється за допомогою прижимної пластини з направляючим стержнем
• Фіксуючий гвинт має спеціальний паз для стабільної фіксації положення
• Для зручного регулювання використовується фігурний затискач

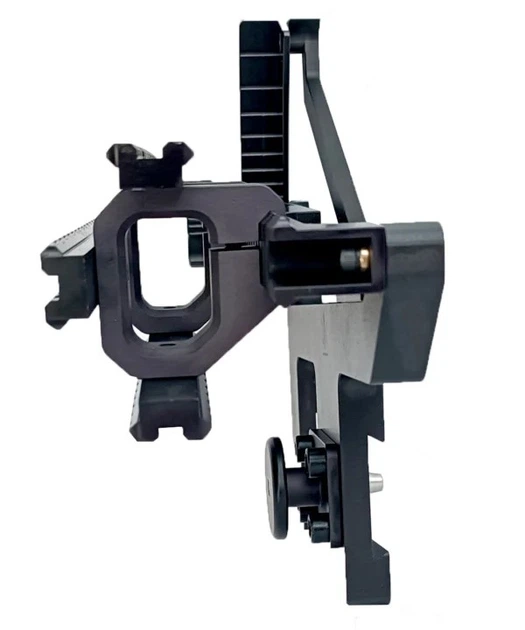

• На кронштейні встановлені три додаткові планки Picatinny, розміщені під кутом 90° одна до одної. За необхідності кронштейн можна від’єднати і використовувати лише одну основну планку Picatinny

Матеріал та покриття

• Матеріал: Алюміній
• Покриття: Анодування

Покриття забезпечує стійкість до механічних навантажень, корозії та впливу зовнішнього середовища під час інтенсивної експлуатації.

Сумісність та встановлення

• Призначена для автоматичного гранатомета МК-19 «Марк-19»
• Встановлюється на ствольну коробку гранатомета
• Фіксація здійснюється за допомогою верхнього прижиму
• Конструкція забезпечує швидке встановлення та надійну автоматичну фіксацію прицілу
• Додаткові планки Picatinny дозволяють встановлювати допоміжні прицільні або електронні пристрої

Застереження

• Перед встановленням необхідно перевірити правильність посадки прицільної планки на кріпленні зброї
• Після монтажу рекомендується перевірити надійність фіксації та коректність роботи механізму регулювання дальності
• При використанні додаткового обладнання на планках Picatinny слід контролювати рівномірність навантаження.
