Кронштейн Мольфар Х КО-44 предназначен для крепления оптики на карабины и винтовки Мосина, КО-44 и подобных им.

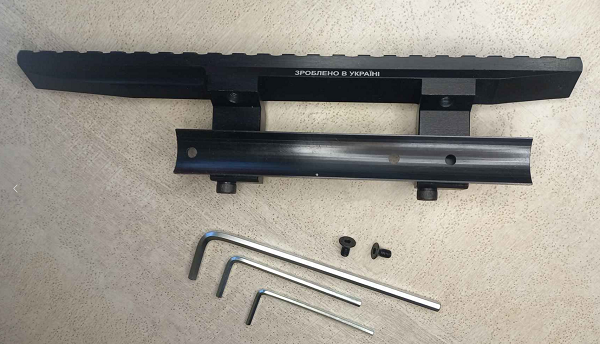

Конструкция данного кронштейна позволяет устанавливать его именно на ствольную коробку с помощью планки «ласточкин хвост», которая поставляется в комплекте и крепится двумя винтами спрофилированный под установку на закругленную ствольную коробку и не требует врезки в цевье оружия. Планка изготовлена из инструментальной стали.
Верхняя планка Picatinny имеет длину 225 мм, выточена из термоупрочненного авиационного сплава 6082 методом фрезерования. Данная версия отличается расположением планки со смещением к стрелкам, что позволяет располагать оптику ближе к глазу.
Основание кронштейна состоит из двух зажимов, ширина каждого – 20 мм.
Предусмотрен стопор для дополнительной фиксации.
Конструкция данного кронштейна позволяет установить прицел максимально низко над ствольной коробкой без смещения оси прицеливания.
В комплекте – 3 шестигранных ключа для затяжки винтов и стопора.
Последовательность установки:
Для начала: приложить кронштейн вместе с планкой "ласточкин хвост", слева к ствольной коробке. Установить вертикальную ось кроншетийную визуально с осью штатного прицела. В планке "ласточкин хвост" сделать пометки маркером в отверстиях, для крепления винтами. Просверлить два отверстия сверлом 3.2мм-3.3мм и нарезать резьбу метчиком М4.
Прикрутить планку "ласточкин хвост" двумя винтами М4 в комплекте, предварительно смазать фиксатором резьбы средней фиксации.

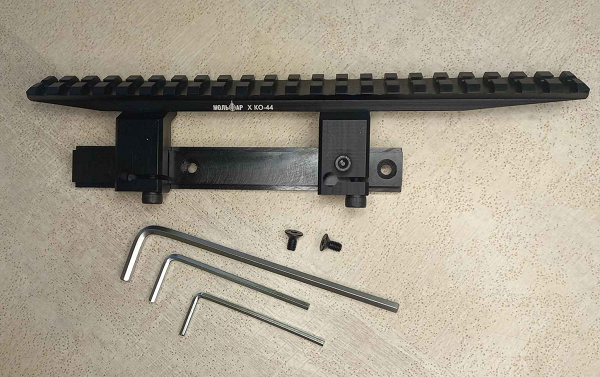

Комплектация:
Кронштейн с планкой пикатин: 1шт
Ласточкин хвост: 1шт
Шестиигранный ключ: 3шт
Винты: М4 2шт
Производитель ТМ "Мольфар", Украина
Материал Авиац. алюм. 6082
Покрытие: анодирование
Вес 210 г
Размер 225 x 50 x 40 мм
